電機拖動實訓設備是現代教育培訓領域中的一種重要裝備，它為學生提供了實踐操作的機會。本文將介紹電機拖動實訓設備的定義、功能以及它對學生的價值。
首先，讓我們來了解電機拖動實訓設備的定義。電機拖動實訓設備是一種用于模擬電機驅動控制的實驗裝置。它由電機、控制器、傳感器等組成，能夠模擬真實工業環境下的電機驅動系統。通過使用電機拖動實訓設備，學生可以在控制器的指導下，學*電機驅動系統的操作和調試。
其次，電機拖動實訓設備具有豐富的功能。它可以模擬不同類型的電機，如直流電機、交流電機、步進電機等，使學生能夠掌握不同類型電機的控制方法。此外，電機拖動實訓設備還可以模擬電機的運行狀態和故障情況，讓學生學*如何診斷和解決電機故障。
電機拖動實訓設備對學生具有重要的價值。首先，它能夠提供實踐操作的機會，幫助學生將理論知識應用到實際操作中。其次，通過使用電機拖動實訓設備，學生可以培養解決問題的能力和團隊合作精神。最后，電機拖動實訓設備可以幫助學生提高就業競爭力，因為在現代工業中，對于掌握電機驅動系統技術的人才需求量很大。
總之，電機拖動實訓設備是一種重要的教育培訓裝備，它為學生提供了實踐操作的機會，具有豐富的功能，并對學生具有重要的價值。通過使用電機拖動實訓設備，學生可以提高電機驅動系統的操作技能，培養解決問題的能力和團隊合作精神，增強就業競爭力。
一、 概述：
電機拖動實訓設備主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。
電機拖動實訓設備實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
電機拖動實訓設備適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、設備結構功能

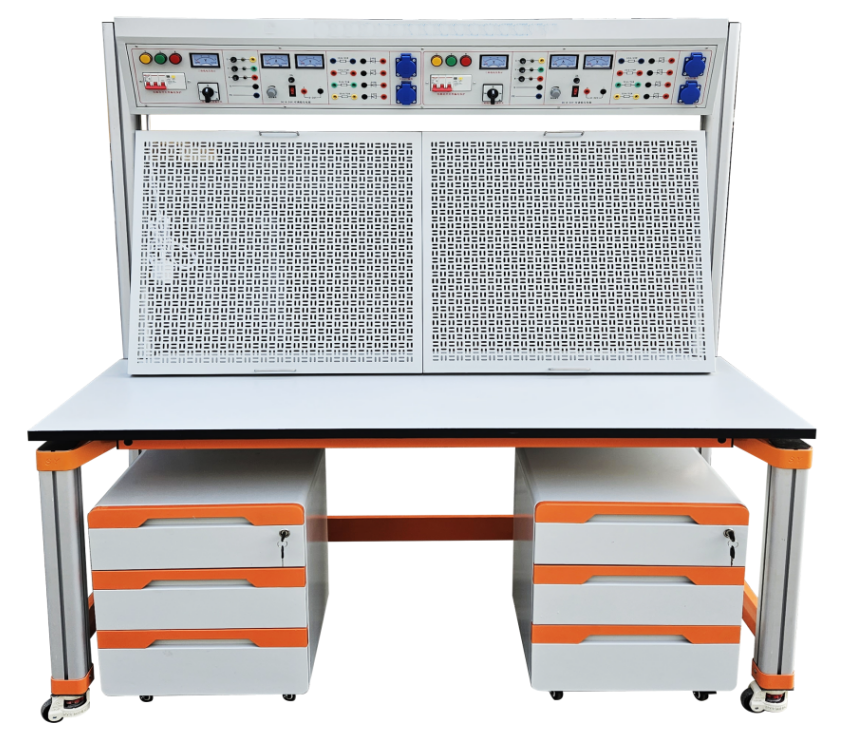

電機拖動實訓設備由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元氣件、網孔板厚度1.5MM。
