電動閥門控制安裝實訓裝置

[名稱]：電動閥門控制安裝實訓裝置
[規格型號]：DB-DF102: [產品價格]：
[產品參數]：請聯系客服: [聯系電話]：021-36334717
[QQ]：: 歡迎關注我公司產品

產品詳情

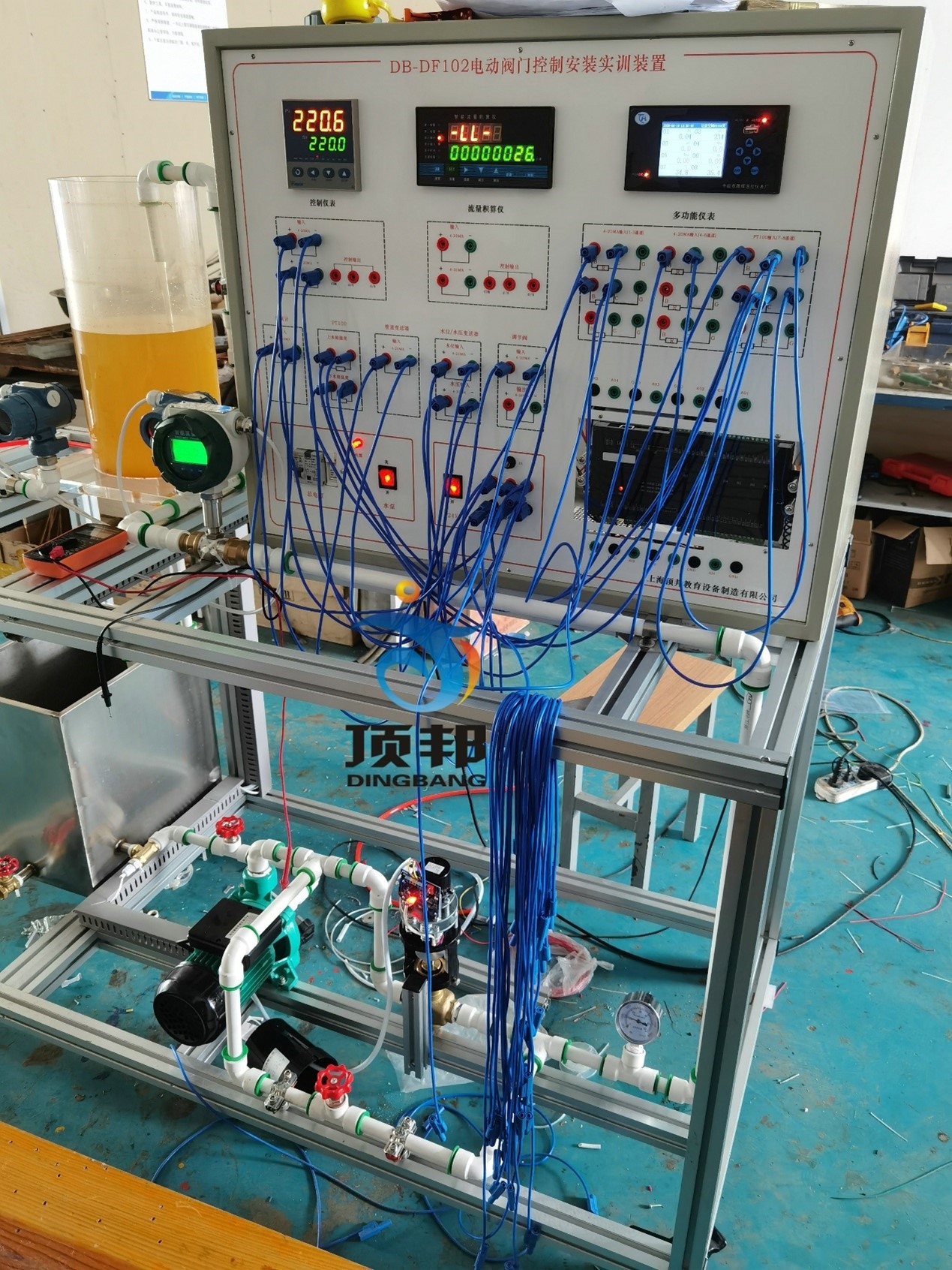

DB-DF102 電動閥門控制安裝實訓裝置

一、設備構成：
1、位式調節
電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。
電動閥門控制安裝實訓裝置上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至分線器，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。
2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至分線器，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入PID控制儀，與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置，其中P、I、D參數可以手動設置，也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
實驗操作步驟：
把下水箱的水充滿；
接通電源；
啟動水泵，檢查系統不得漏水；
設置給定參數，本設備要小于一米,一般設置0.6米左右（600mm左右）；
調節模擬輸出排水量；
調節供水壓力；
等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；
二、技術參數
儲存罐：30L
離心泵功耗：250W、大流量：150L/min、速度：2800min-
壓力傳感器：0...100mbar
控制閥DN20：4,0m?/4-20MA
尺寸和重量
長寬高：1500x700x1750mm
重量：約124Kg

三、功能
實用性強
電動閥門控制安裝實訓裝置控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元
DDC7501 主機參數：
1).電壓+24V
2).AI模擬量輸入輸出點：12個
3).AO模擬量輸出輸出點：5個
4).DI數字量輸入點：8個
5).DO數字量輸入點：8個
四、配置表

序號	名稱	數量
1	DDC7501 主機	1個
2	DDC通信轉換卡	1個
3	DDC通信軟件	1個
4	不銹鋼鋁框架	1個
5	智能調節儀902	1個
6	無紙紀錄儀481	1個
7	開關電源	1個
8	控制軟件	1個
9	水泵	1個
10	管道靜壓變送器	1個
11	電磁流量計	1個
12	指針壓力表	1個
13	PT100熱電阻	2個
14	電動調節閥：1套	1個
15	閥門：若干	1個
16	電磁流量計	1個
17	流量積算儀	1個
18	有機玻璃水箱	1個
19	儲水箱	1個
20	擴散硅壓力變送器	1個
21	電容式壓力變送器	1個
