DB-504 空調實訓考核裝置

一、 概述

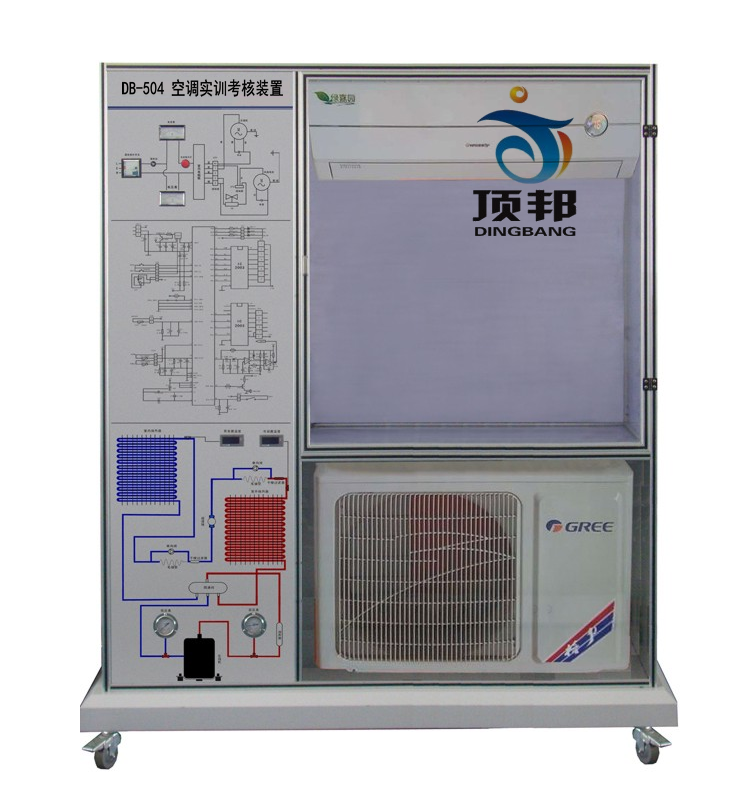

DB-504 空調實訓考核裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
二、特 點
1、整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2.、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；
3、前面板中間印有電氣控制系統原理圖，
4、可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
5、.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
6、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
7、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，可以模擬節流開度，調節制冷劑的流量，觀察制冷效果。
9、主機安裝部件采用防水，安裝，美觀大方，方便可拆安裝，不易損壞，
10.在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
11.改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
12.外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
13.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
14. 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
15、制冷量調節控制裝置：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）

三、技術參數
1．工作電源：AC220V 50Hz±5%
2．外形尺寸：150×800×1700mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）

四、裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器等，具體功能如下：
2、制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.8MPa、-0.1～3.5MPa、用于測量空調.
溫度檢測單元：提供三位半數字溫度表2，，顯示不同點的溫度變化情況
3、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
4、實訓臺:實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
5、故障:提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。

五、配置表


六、實訓項目
1、 技工基本技能實訓
2 、專用工具的基本操作
3、 系統管件焊接
4、 系統的檢漏
5、冷系統的抽真空與充注制冷劑
6、 制冷工技能實訓設計、安裝、調試及檢修
7 、空調主控板電路原理
8、 電器元件的測量及系統運行
9 、R-23型空調器故障與分析
10、電器元件的測量及系統運行 障與分析
11、 模擬變壓器T的副邊N2開路，整機不工作
12、 橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
13、 穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
14、 模擬紅外接收管無電源輸入，不能遙控
15、 溫度傳感器電阻：模擬室內環境溫度很高,故障代碼
16、化霜溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱,故障代碼
17、繼電器線圈壞，輔助加熱不起作用, 測量分析
18、繼電器線圈壞，室外風機不轉，測量分析
19、繼電器線圈壞，壓縮機故障, 測量分析
20、繼電器線圈壞，室外風機不轉，測量分析
21、室內風機風機不轉,故障現象，故障代碼
22、壓縮機,故障現象
23、室外風機不轉,故障現象
24、電磁閥,故障現象
