DB-5229 收獲機液壓實訓臺


一.概述:
  收獲機液壓實訓臺以4LZ-8B1收割機液壓操縱機構系統實物為基礎,可對4LZ-8B1收割機整機液壓操縱機構系統進行模擬工作、及故障檢測與診斷等工況的實際操作,真實展示4LZ-8B1收割機液壓操縱機構系結構與原理及工作過程。
收獲機液壓實訓臺能夠滿足對4LZ-8B1收割機液壓操縱機構系統理論和維修實訓的實訓教學需要。

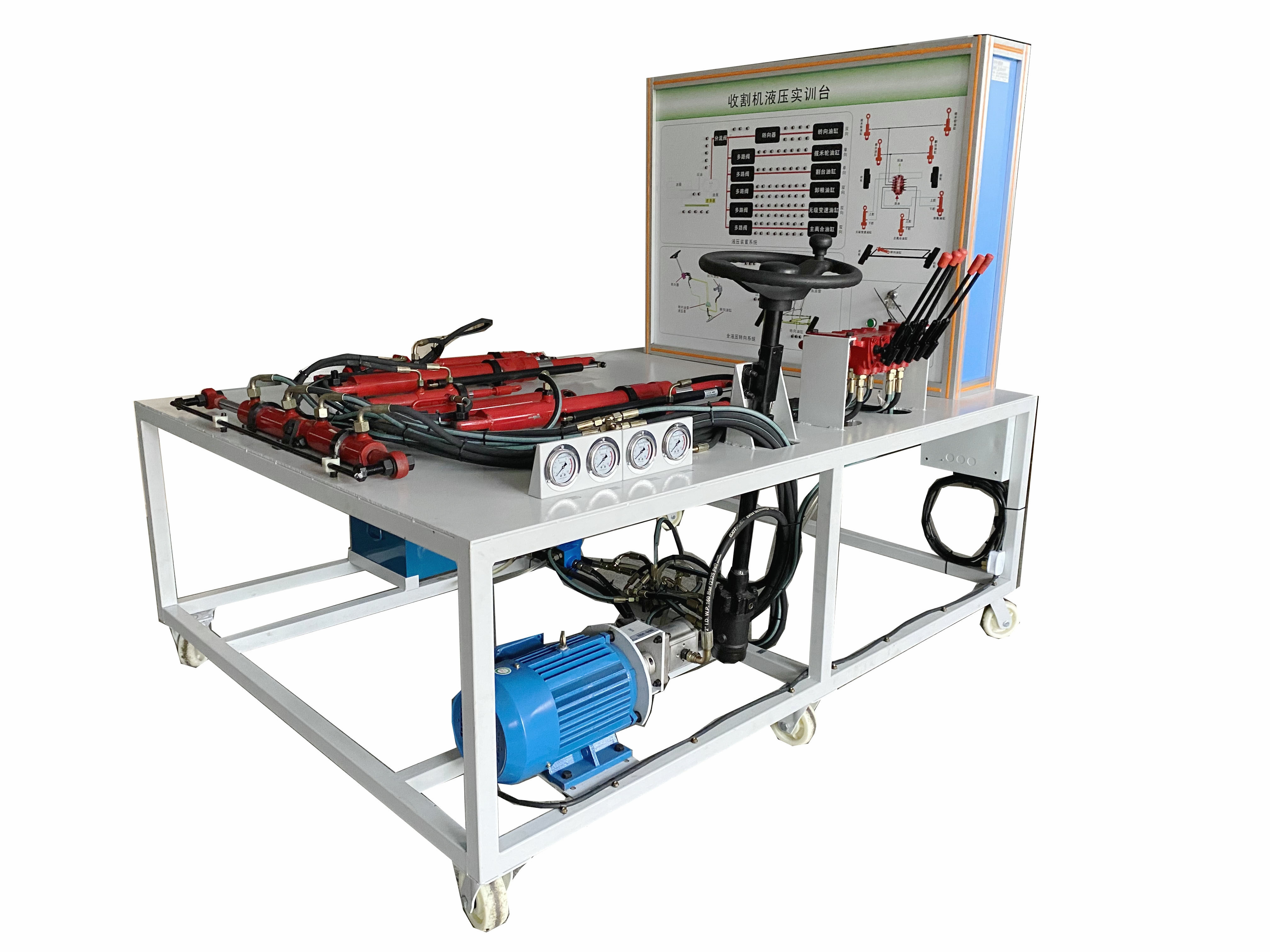

收獲機液壓實訓臺
收獲機液壓實訓臺

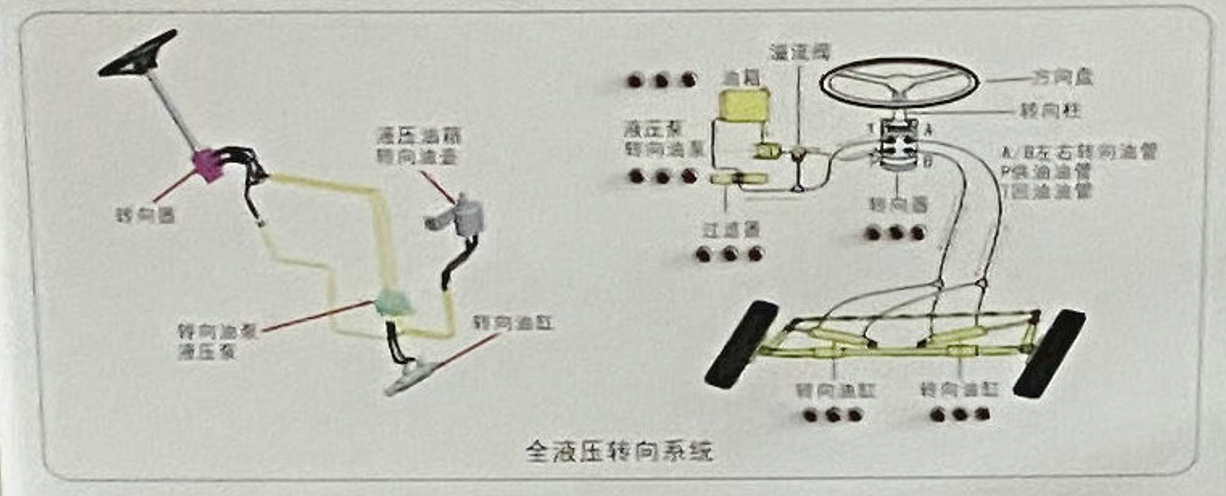

收獲機液壓實訓臺面板

二.結構組成
  收獲機液壓實訓臺是有4LZ-8B1收割機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、司機座椅、臺架操作說明書、實驗指導書等附件組成。

收獲機液壓實訓臺配套4LZ-8B1收割機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。
三.功能
收獲機液壓實訓臺電動機驅動液壓泵提供動力,可動態演示4LZ-8B1收割機液壓操縱機構系統工作原理與過程。
可簡易實現4LZ-8B1收割機液壓操縱機構系統保養與維護操作。
可實現4LZ-8B1收割機液壓操縱機構系統拆裝和工況演示。
實訓臺加裝電源及轉動部件等安全保護裝置。
部分液壓油管采用透明可視高壓油管。
臺架上應設計集油槽,便于管路斷開后油液的回收與清理。
各元器件及管路應在臺架上可靠固定。
工作溫度:室溫
交流電源:220V/380V
四.技術規格
動力電源:三相四線(或三相五線)380V±10% 50Hz
工作電壓:直流12V
工作溫度:室溫
三相異步電動機
外形:1740*650*1700mm
五.基本配置

序號名    稱規格型號單位數量
1原理面板裝彩色結構原理圖UV噴繪4mm鋁塑板1
2壓力表0-25kg/cm2(數量視實際機型而定)1
3液壓油管透明可視高低壓油管1
4液壓泵原車個1
5液壓操縱裝置原車全套包括:
1. 齒輪泵及附件
2. 操縱手柄及附件
3. 液壓油箱(加工配套件)
4. 液壓油濾清器          (1件)
5. 五路閥總成            (1件)
6. 撥禾輪油缸            (2件)
7. 割臺油缸              (2件)
8. 主離合油缸            (1件)
9. 卸糧油缸              (1件)
10.轉向油缸              (2根)
11.無級變速油缸          (1件)
12.全液壓轉向器          (1件)
13.單路穩定分流閥         (1件)
14.方向機總成             (1件)
1
6皮帶動力傳動裝置加工配套1
7防護罩加工配套1
8交流電源安全保護裝置配套1
9三相異步電動機380V 4KW 2800轉/分臺1
