功能特點：

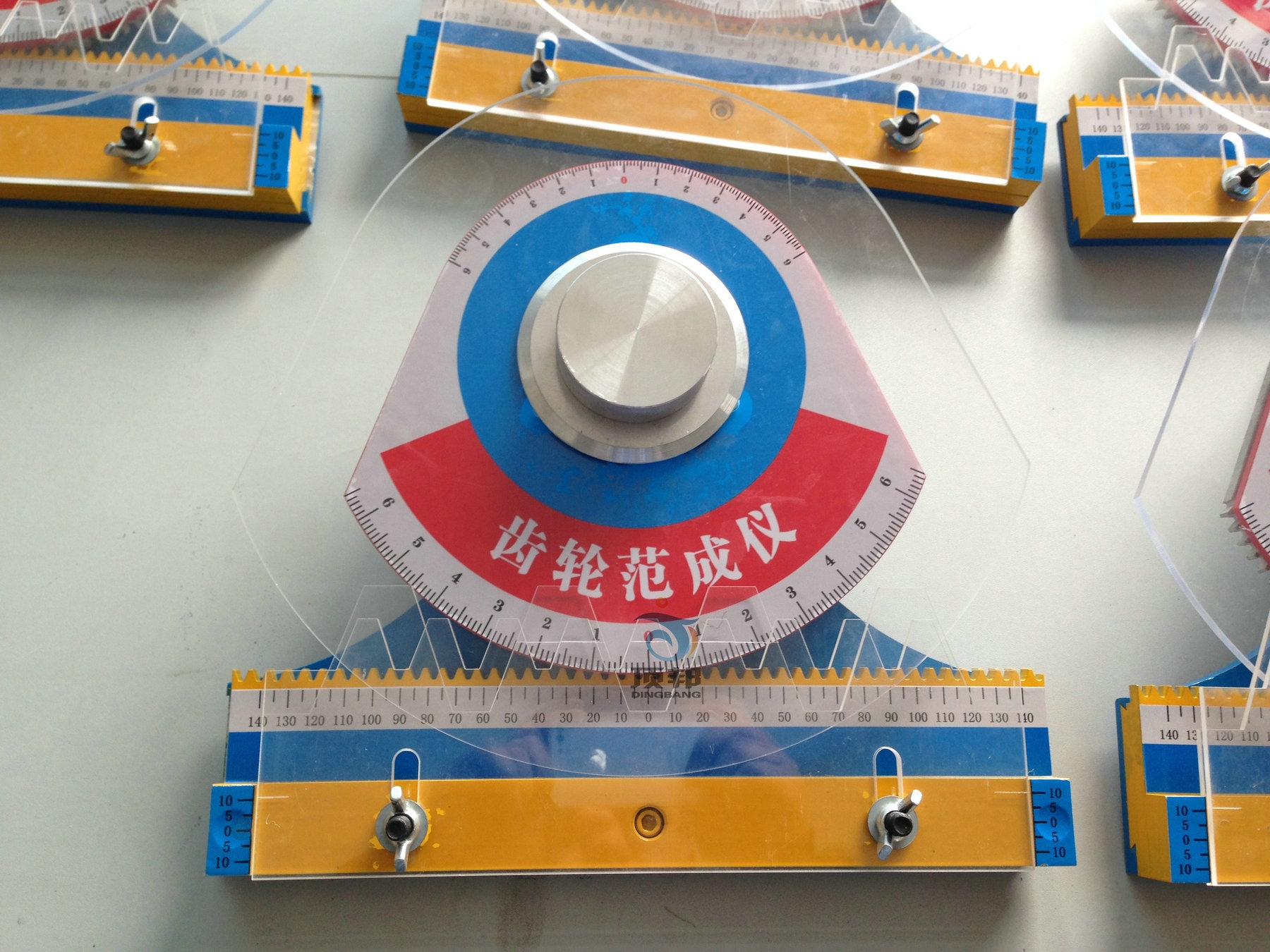

齒輪范成儀用于機械原理(機械設計基礎)課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產(chǎn)生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數(shù)的影響。

實驗項目：
1、畫出m=20mm,Z=8的標準、正變位、負變位的三種漸開線齒廓，并分析比較齒形特點。
2、畫出m=8mm,Z=20的標準漸開線齒廓，并分析比對比。

功能及特點：
1、 具有演示漸開線齒廓的形成過程功能，操作簡便快捷；
2、 演示刀具變位對具齒形的變化及齒輪各參數(shù)的影響。

主要配置及技術參數(shù)：
1、范成儀 1套
2、配m=20mm、m=8mm,齒條形插齒刀各1把
3、外形尺寸：325*300*100mm
