雙作用缸

功能介紹：

1、技術參數

油缸有效容積：      80 ml

油缸有效最大行程： 100 mm

工作壓力范圍：    0-0.8 Mpa

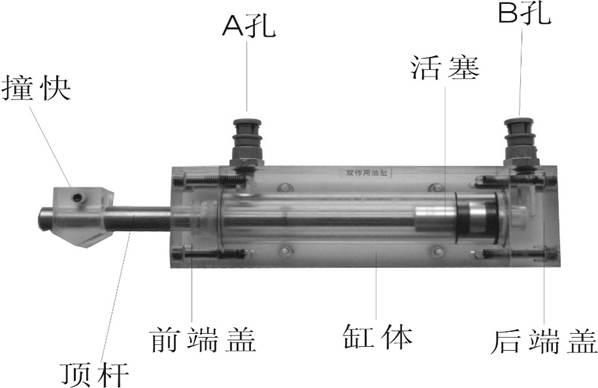

2、雙作用油缸的缸體，端蓋，行程撞塊，撞塊支撐等均采用了進口透明有機玻璃材料。頂桿采用了45#中碳鋼，并配合油接頭，密封圈，內六角螺絲等標準件精制而成。能通過它明確地觀察活塞、頂桿、油封、油孔等結構及其運行過程。

3、雙作業油缸及油缸撞塊支撐，都采用了彈性插腳的組合安裝方式。在其背后安裝有多只定位安裝彈性插腳，使用時，應將所有的插腳對準插孔，然后垂直推入，可靠的安裝在所需的部位。

4、雙作用油缸在安裝時，應盡量將A孔B孔朝上，以便在運行過程中自動將腔體內的空氣排出，撞塊支撐主要是用于行程開關牽制的液壓回路中，行程開關與撞塊作用是對油缸頂桿的側向作用力較大，容易引起油缸密封必能破壞或磨損。安裝油缸時，應考慮到頂桿處的最大行程時與邊沿的距離，以敵油缸頂桿頂在實驗臺邊沿上面造成設備損壞。

5、禁止通過頂桿用力拉動活塞，以防拉脫活塞與頂桿的連接，但可通過頂桿向內推動活塞。

6、雙作用油缸，行程撞塊及撞塊支撐每臺設備配置兩付，以滿足實驗要求。
