DB-762 低壓電工實操考試照明考核柜

1、低壓電工實操考試照明考核柜外形尺寸:1200×550mm×2200mm。
2、參數：（1）額定電壓:AC380V±5%。（2）額定電流:32A以上。（3）頻率:50Hz。（4）環境溫度:-10℃～40℃。（5）相對濕度:≤80%（25℃）。（6）外形尺寸:定制

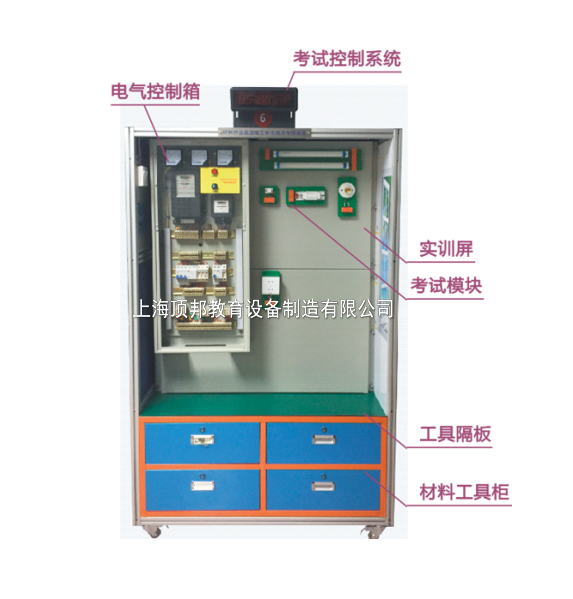

3、設備配置：低壓電工實操考試照明考核柜柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。內含：電源開關（單相斷路器3只、三相斷路器1只）、電能表2只、照明燈（白熾燈、日光燈各1個）、熔斷器2個（備注額定電流32A以上）、漏電保護器1個、組合開關1個、單雙聯開關各1個及接線端子若干。

4、本考核設備可完成多個電工類基本實操訓練：（1）直接式單相電度表的接線；（2）三相用戶的電度表接線；（3）帶互感器的三相電度表接線；（4）三只電流互感器、三只電流表作△形接線的測量；（5）三只電流互感器、三只電流表作Y形接線的測量；（6）室外照明燈的安裝；（7）三相三線制線路上安裝照明燈具；（8）日光燈的安裝與接線；（9）使用雙聯開關控制一具照明燈的線路連接；（10）直流電路上直接式電壓表及電流表的測量；（11）使用一只電壓表測量三相電壓；（12）三相四線三分路選用漏電保護開關的接線等。

5、安全防范結構要求：如牢固接地，按鈕指示燈內置，電機防護罩等，結構不能偏離工業 實際應用，柜內包含電氣實操/考核板，工具隔板、電機及電機安裝板等。
6、接線端子：因該設備為高頻率使用設備，接線端子必須堅固耐用，易拆易換，并配備有足量的備件。
7、工藝要求：電氣板上的電氣元件排布，要求合理、美觀、操作方便、空間充裕。設備仿真實際照明安裝形式，體現室內/室外、墻內/墻外的作業環境；
8、接線端子：因該設備為高頻率使用設備，接線端子必須堅固耐用，易拆易換，并配備有足量的備件。
9、工藝要求：電氣板上的電氣元件排布，要求合理、美觀、操作方便、空間充裕，端子號碼必須按統一規范機打編排，利于考生實操和考核。
10、實訓模塊。
（1）各實驗器材器具、插座、開關等，采用模塊化形式，以便于組織和實施考試工作，考試模塊與實驗屏之間采取快速連接方式：任何一個考試模塊，均可在20秒之內實現取、放、固定到底板上或更換，并可根據考試電路的要求，平滑移動到實驗屏上任意位置。
（2）模塊底板（基座）的制作要求：模塊底板采用電木或者聚乙烯等絕緣材料一次成型，要求無毒、無味，具有良好塑性；外形設計人性化，符合人體工學，具有安全性，其存取、放置、移動的過程中應可實現安全、舒適、自然的操作；模塊底板必須具備重復利用的特性，同一孔位通過M3或M4自攻螺絲安裝、更換接線端子排30次以上，模塊底板上的螺絲底孔依然不滑牙、松壞，且底板不變形。
11、設備應配有一個長度不小于1200mm，寬度不小于600mm的實驗屏，作為實訓考核操作的平臺，考試中根據考試內容和電路圖紙要求，將各考試模塊固定到實驗屏上進行連線等操作；實驗屏厚度不得小于3mm，堅實穩固不松動，表面平整光滑，并經過噴涂、烤漆處理，可在其上書寫、繪圖。
