DB-LXB02 離心泵性能實驗裝置



一、裝置功能
1) 離心泵性能實驗裝置可以讓學生掌握離心泵特性曲線的測定方法；
2) 離心泵性能實驗裝置可以讓學生掌握離心泵的啟動與關機操作規程；
3) 離心泵性能實驗裝置可以讓學生熟悉渦輪流量計的原理、安裝與使用方法；
4) 離心泵性能實驗裝置可以測定離心泵在恒定轉速下的揚程(H)、流量(Q)、軸功率(N)、效率（η）等特性曲線。
5) 離心泵性能實驗裝置可以進行離心泵氣蝕實驗。
6) 離心泵性能實驗裝置可以進行流量計校核實驗。

二、設備特點
1) 采用多種先進的智能數字化儀表，操作簡便，測量數據直觀、準確、快捷；
2) 采用了較大的管徑與流量，保證測量結果的穩定、準確，具有良好的重現性；
3) 一機多用，可進行流量計校核等多種教學實驗；
4) 采用特制的渦輪流量計，可直觀地表現渦輪流量計的結構與工作原理。
5) 整機結構緊湊，設計合理，采用不銹鋼材料制造，經久耐用。
6) 采用精選的新型離心泵，泵效率高，輸出穩定，故障率低。
設備配置
1、對象部分：設備主體1600 ×800×1500(mm)，不銹鋼材質框架
2、測控部分：流量測量及壓差測量集成于對象之上；溫度測量集成于控制柜之，控制柜，550×300×600(mm)；
1）流量測量： 不銹鋼渦輪流量計 數顯智能積算儀精度：0.5%FS 無
2）流量控制： 電控閥DN32，精度：0.5%FS 微機控制 + 手動
3）功率測量： 功率傳感器 智能數字表精度：0.5%FS 無
4）轉速測量： 轉速傳感器 智能數字表精度：0.5%FS 無
5）數據采集： A/D采集卡，
3、裝置需自來水，自帶和自來水管相連的接口。自來水直接進入水槽循環使用；
4、電壓AC380V，功率1.5kW，標準三相四線制；
5、水泵：離心泵，揚程17.6m，流量12M3/H，電機：1.5kw；
6、計量槽：1只，不銹鋼材質制造；
7、直管：不銹鋼材質，1.2寸；國標管，壁厚：3毫米
8、流量計：不銹鋼渦輪流量計 ；1只，采用法蘭連接
9、真空傳感器：擴散硅傳感器    0— -100kPa
10、壓力傳感器：擴散硅傳感器    0— 450kPa
11、閘閥： 2個、小球閥：1個
12、軟件組成、數據處理軟件：界面友好，直接進行實驗數據的處理，能顯示參數、直接進行實驗數據的處理并顯示實驗數據處理的各步結果及圖表

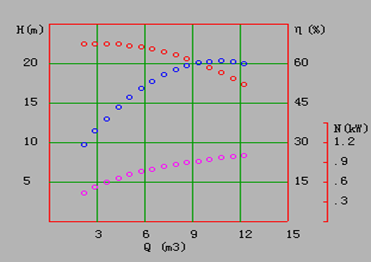

離心泵性能測定實驗裝置計算機自動生成的數據截圖
