樓宇智能化工程實訓考核系統

[名稱]：樓宇智能化工程實訓考核系統
[規格型號]：DBLY-38: [產品價格]：
[產品參數]：請聯系客服: [聯系電話]：021-36334717
[QQ]：: 歡迎關注我公司產品

產品詳情

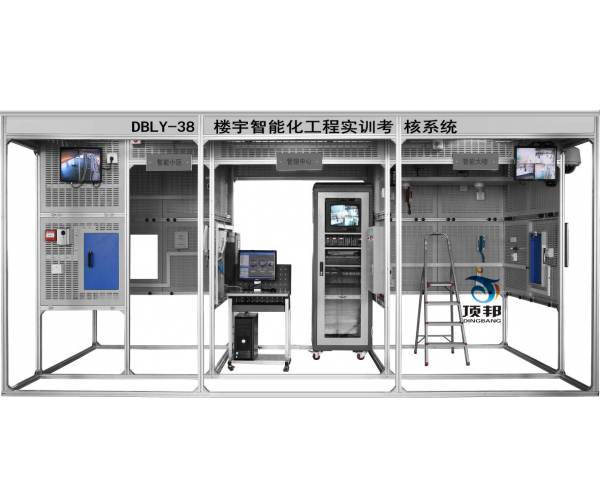

DBLY-38 樓宇智能化工程實訓考核系統

一、概述：
本樓宇智能化工程實訓考核系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線、遠程抄表、和DDC監控照明7個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、樓宇智能化工程實訓裝置結構與組成：
樓宇智能化工程實訓系統采用智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、消防控制箱、DDC控制箱。
智能大樓設計為兩層結構，可實現消防、視頻監控和綜合布線系統的工程訓練。
樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。
在智能大樓、管理中心區域內，安裝布置消防系統現場設備，消防系統配置有模擬消防泵、排煙風機、防火卷簾門。
在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、一體化槍型攝像機、萬向云臺攝像機等），實現主要出入口和關鍵區域視頻監控，設有三臺監視器，其中兩臺17寸液晶監視器、一臺14寸CRT監視器。
在智能大樓、管理中心和樓道各區域內，安裝有三表，數據采集單元以及用于三表的電源、氣源、水源。
在智能建筑模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。
各功能區域之間采用工程橋架實現系統連接。
三、主要技術性能：
1.輸入電源：單相三線AC220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃）海拔≤4000m
3.裝置容量：≤1kVA
4.外形尺寸：4660mm×2220mm×2300mm
5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、通過項目任務實施，可考察的職業能力：
1.樓宇智能化工程設計能力
2.消防報警系統設計、安裝施工與調試能力
3.視頻監控系統設計、安裝與調試能力
4.對講門禁及室內安防系統設計、安裝與調試能力
5.綜合布線系統施工能力
6.DDC的接線、編程和調試能力
7.監控軟件組態、通訊和運行能力
8.智能建筑系統故障診斷與調試能力
五、設備技術平臺
1.基本規格

序號	項目內容	規格、技術指標	數量	單位
1	智能建筑模型	由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。	1	臺
2	安裝布線網孔板	780mm×750mm	26	塊
		710mm×390mm	1	塊
		1500mm×260mm	3	塊
		1500mm×500mm	3	塊
		1500mm×400mm	1	塊
3	總電源箱	空氣開關	1	套
4	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	1	套
5	消防控制箱	DC24V/2A、24V繼電器	1	套
6	DDC控制箱	DC24V/5A 24V繼電器	1	套
7	電腦桌	600mm×600mm×800mm （長×寬×高）	1	臺
8	鋼凳	Φ300mm×450mm （圓×高）	1	把
9	鋁人字梯	900mm×250mm×1200mm （長×寬×高）	2	把
10	工程塑料卡件	20mm×10mm×11mm （長×寬×高）	500	個
11	計算機	主流品牌電腦： 1.M7150（E5800/2G/500G） 2.屏幕尺寸：19英寸 3.CPU 型號：Intel 奔騰雙核 E5800 4.CPU頻率：3200MHz 5.內存容量：2GB DDR3 6.硬盤容量：500GB 7200轉，SATA2。內裝操作系統，LonMarker編程軟件，力控組態軟件，CAD制圖軟件	1	套

2.系統配置

一、對講門禁系統
序號	設備名稱	設備型號	單位	數量
1	管理中心機	ET-366G	臺	1
2	歐式數碼彩色可視室外主機	ET-366D08-1-ID	臺	1
3	電源箱	ET-366P	臺	1
4	聯網器	ET-366W	臺	1
5	多功能壁掛室內分機	ET-366M5-F	臺	1
6	非可視壁掛室內分機	ET-366H2	臺	1
7	門前鈴	ET-366BD1	臺	1
8	層間分配器	ET-366FS2	臺	1
9	非接觸卡 ID		張	1
10	電插鎖		只	1
二、消防系統
序號	設備名稱	設備型號	單位	數量
1	火災報警控制器	GST-200	臺	1
2	點型感煙火災探測器	G3	只	1
3	點型感溫火災探測器	G3N	只	1
4	探測器通用底座	DZ-02	只	2
5	手動報警按鈕	GST-9122	只	1
6	消火栓報價按鈕	GST-9123	只	1
7	聲光報警器	MF-101	只	1
8	隔離模塊	GST-8300	只	1
9	單輸入模塊	GST-8301	只	1
10	單輸入輸出模塊	GST-8303	只	1
11	電子編碼器		只	1
12	火災顯示盤	ZF-101	臺	1
13	消防控制箱	DC24V/2A、24V繼電器	臺	1
三、安防系統
序號	設備名稱	設備型號	單位	數量
1	門磁開關		只	1
2	家用緊急求助按鈕		只	1
3	被動紅外空間探測器		只	1
4	被動紅外幕簾探測器		只	1
5	燃?xì)馓綔y器		只	1
6	主動紅外對射報警器		只	1
7	聲光報警器		只	1
四、視頻監控系統
序號	設備名稱	設備型號	單位	數量
1	高速球云臺攝像機		臺	1
2	一體化槍型攝像機		臺	1
3	紅外攝像機		臺	1
4	室內全方位云臺		臺	1
5	矩陣主機		臺	1
6	矩陣控制鍵盤		臺	1
7	彩色監視器		臺	1
8	硬盤錄像機		臺	1
9	硬盤	500G	只	1
10	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	臺	1
11	視頻線纜		米	100
12	電源線		米	100
五、綜合布線系統
序號	設備名稱	設備型號	單位	數量
1	RJ45超五類配線架	普天		1
2	以太網交換機	TP-LINK		1
3	電話程控交換機	國威4進16出		1
4	110配線架	普天		1
5	電話模塊			10
6	超五類網絡模塊			10
7	電話機			1
8	RJ11 水晶頭			1
9	RJ45 水晶頭			1
10	超五類網絡電纜			1
11	三類電話電纜			1
12	模塊面板			10
13	語音面板			10
六、DDC監控系統
序號	設備名稱	設備型號	單位	數量
1	DDC控制器	DED-BA7501-3		1
2	DDC控制器	DED-BA7502-2		1
3	Lon網絡適配器			1
4	編程軟件			1
5	組態軟件			1
6	照度探測器			1

3.工具及配件

序號	名稱	內容	備注
1	工具	包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span>
2	耗材配件	包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。
