建筑群設備間光纖傳輸系統實驗實訓裝置

建筑群設備間光纖傳輸系統實驗實訓裝置
[名稱]:建筑群設備間光纖傳輸系統實驗實訓裝置
[規格型號]:DBLY-07
[產品價格]:
[產品參數]:請聯系客服
[聯系電話]:021-36334717
[QQ]:
點擊這里給我發消息點擊這里給我發消息
歡迎關注我公司產品

產品詳情

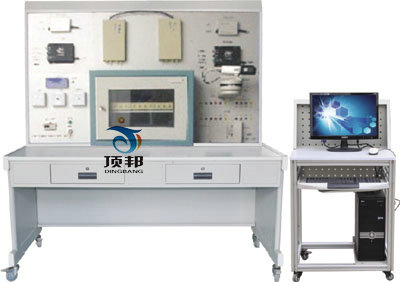

建筑群設備間光纖傳輸系統實驗實訓裝置



一、設備參數及性能:
1、裝置組成:
本系統全部元器件均采用實物,整個實訓裝置主要由機柜、熔接箱、光端機、收發器、配線箱、偶合器、云臺、網控器系統等組成。系統實訓功能:能進行光端機的視頻和反向數據傳輸以及收發器的網絡傳輸演示,能進行各種器材如光配線架、光模塊和面板的安裝與使用、能進行跳線的測試及使用的訓練,能進行光端機和收發器的安裝、連接與使用的實驗,能進行視頻采集卡、解碼器、云臺和攝像機的連接與操作實驗,能進行視頻采集卡軟件的操作訓練,能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中的綜合布線系統實訓裝置聯網進行各種綜合實訓。
二、系統技術指標:
1.工作電壓:單相三線220V±5%  50Hz
2.整機容量:<100W
3.外型尺寸:150×70×180cm3
4.安全保護:具有漏電自動保護裝置
5.故障設置:具有故障設置系統
三、可以做的實訓項目
1.光端機傳輸過程的模擬
2.收發器傳輸過程的模擬
3.光跳線及光纖傳輸系統通斷的測試
4.測試報告的制作實訓項目
5.光纖模塊安裝操作
6.標準墻柜光纖設備安裝操作
7.光纖安裝板安裝聯接操作
8.跳線連接操作
9.各種信息端子與面板的拆裝
10.ST、SC和FC端子與光配線架和機柜的拆裝
11.熔接盒的拆裝
12.視頻監控軟件的使用方法
13.臺鏡頭控制軟件的使用方法
14.故障的判斷與處理
15.系統的設計與連接
四、設備技術參數
1.光端機
視頻
信號輸入/輸出:1VP-P
阻抗:75歐
帶寬:10Hz—10MHz
信號接口:BNC不平衡
微分增增益(DG):〈1%
微分相位(DP):〈0.70
信噪比(SNR):最大光纖損耗時,最小為67dB
數據
數據接口:RS—232/RS—422/RS485
數據格式;ManchesterBi-bhase
數據速率:RS-232:DC——115.2Kbps  RS—422/485:DC—1.2Mbps
工作模式:單工,半雙工或全雙工
信號電平:0.25VP-P----10VP-P
電氣和機械性能:
獨立安裝尺寸:194mm長,142mm寬,30mm高
機架安裝尺寸:223mm長,133mm寬,25mm高
機架的槽數:1個
連接端子
視頻連接:BNC
數據連接:RJ45插座
光學:ST/FC
波長
單模:1310/1500nm WDM
環境指標
工作溫度;-40度至+70度
儲存溫度:-40度至+85度
工作濕度:0度至95%無冷凝
MTBF:>100,00小時
LED狀態指示
電源
視頻通道指示
數據發射/接收
2、收發器:
支持IEEE802.3u,10BASE-T,100BASE-Txans 100BASE-FX標準;提供1個光纖接頭SC,ST;提供1個RJ-45接口。自動協商全雙工、半雙工模式;自動協商10M,100M速率工作,可自適應(Silver系列)或通過開關設置(Golden系列MDI/MDI-X連接;提供6個指示LEDs。
3、熔接合:
可讓學生通近拆裝,了解光纖熔接點的結構和布局。
4、云臺和攝像機:
通過電腦網絡接口,可用鼠標控制云臺的上下左右運動和三可鏡頭的調節。
5、解碼器;
可控室內外云臺,電動變焦鏡頭,一體化攝像機,燈光或雨刷。支持RS-485通訊接口,兼容多種控制協議。具有超強的防雷、抗死機性能。
五、設備配置表:

序號設備配置型號數量
1顯示器24寸1臺
2光端機100M1臺
3收發器  2臺
4配線箱  1個
5光跳線  9根
6偶合器  12個
7光單口  1只
8數據單口FC1只
9同軸單口ST1只
10數據跳線  2根
11同軸跳線  2根
12攝像機  1臺
13變鏡頭一體機1只
14云臺SW-30301個
15解碼器  1臺
16網控器  1個
17采集卡  1張
18網絡測試儀  1臺
19同軸線  20米
20電腦  1臺
21總開關  1個
22實訓桌和實訓屏架  1套
