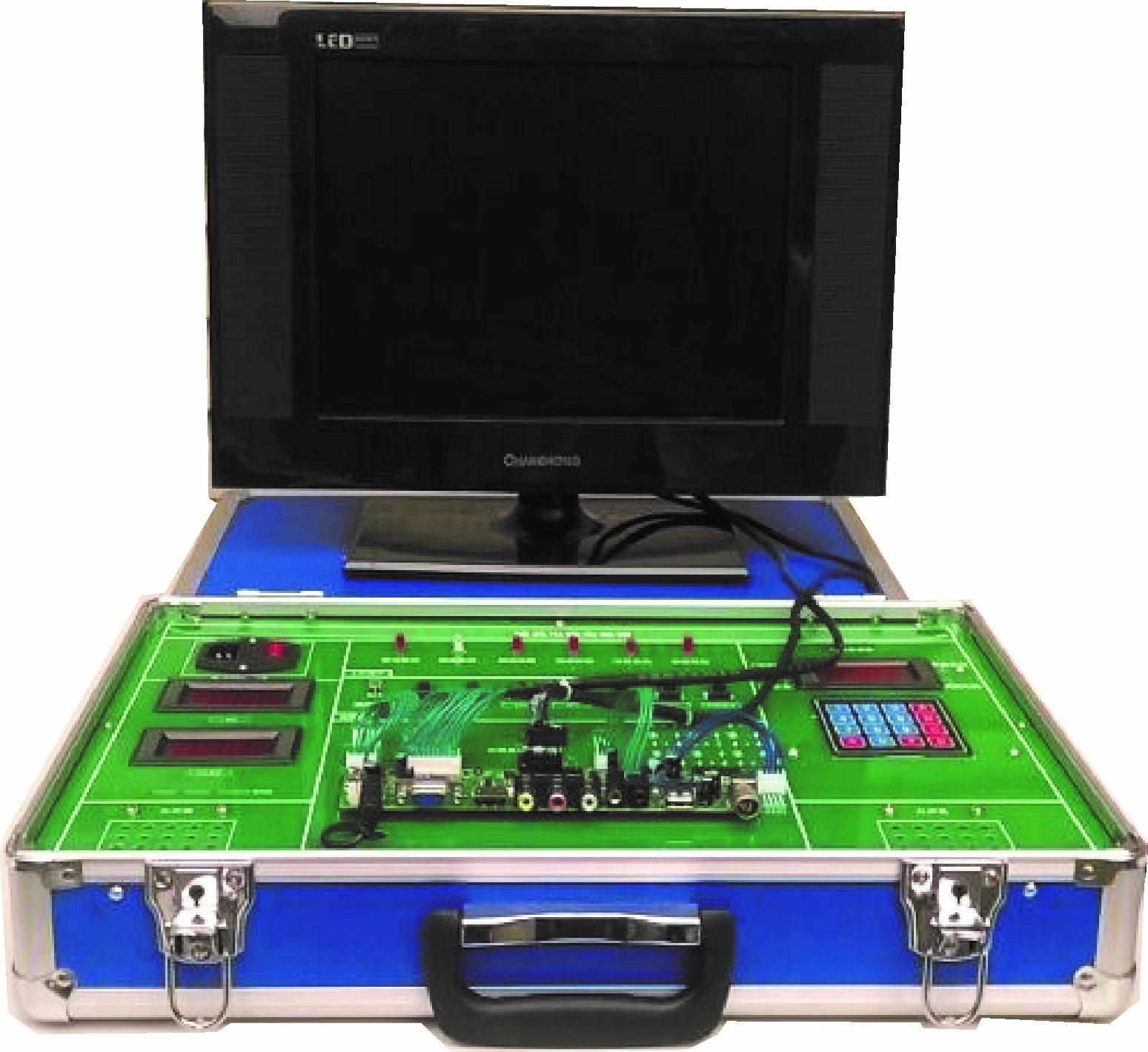

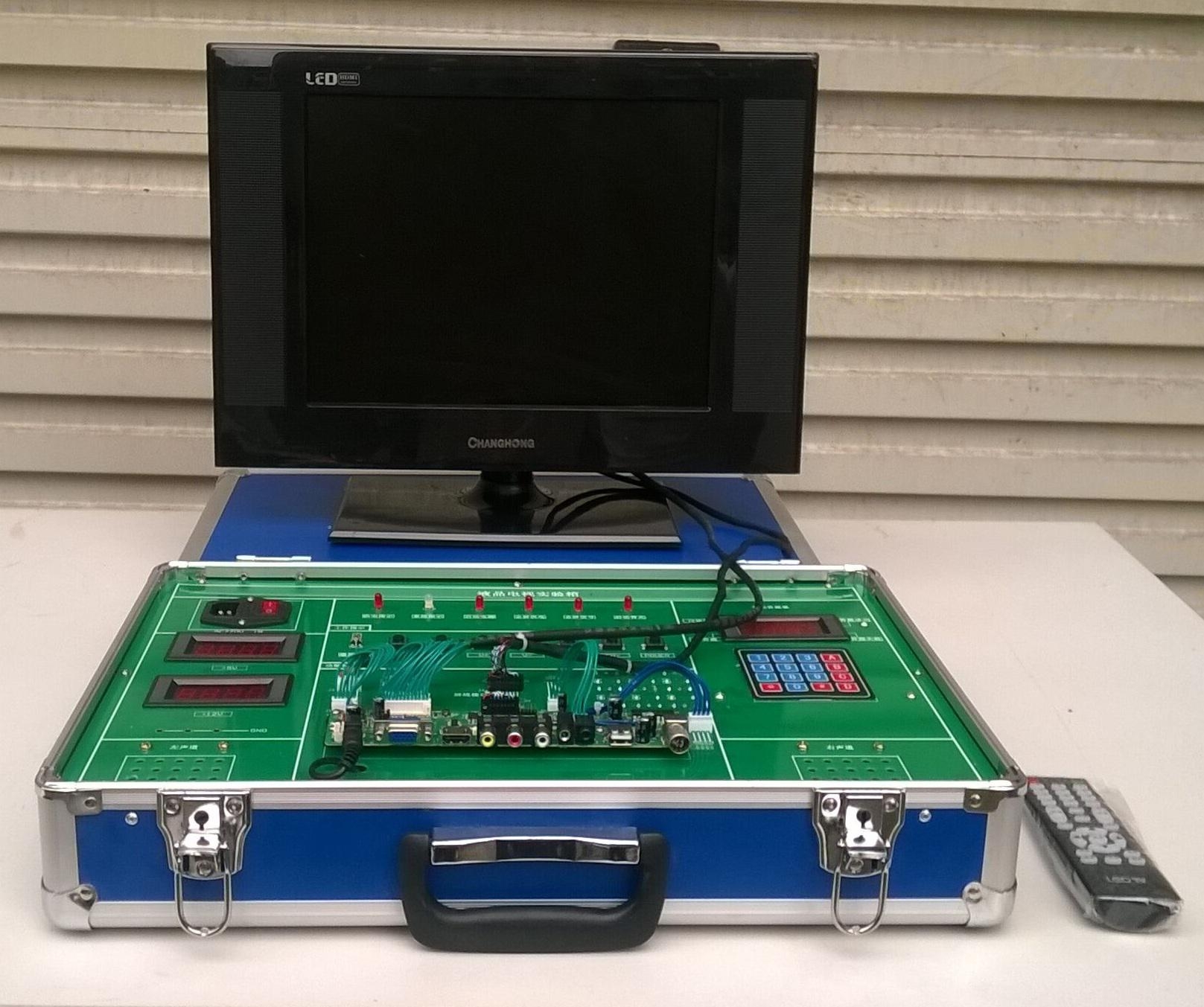

DB-SD8 液晶電視實驗箱

一、產品概述
  DB-SD8液晶電視實驗箱是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
    液晶電視實驗箱也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
 液晶電視實驗箱包括實訓箱體（交直流電源、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：15寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。液晶電視模塊包括無線智能故障轉換接口(免布線)、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、內置故障設置系統，可由電腦隨機設置故障點。無線智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。
二、技術性能
1.輸入電源：?jiǎn)蜗嗳€制AC220V±10%  50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜200VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
三、系統組成
1.本裝置由實訓箱、液晶顯示器和實訓組件四部分組成
2．液晶顯示器：15寸 對比度： 600：1，亮度：500cd/m2,  反應時間：＜16ms
3．實訓組件
本裝置由液晶彩電模塊、智能實訓考核系統組成。
1）液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、內置設故排故系統（可由電腦隨機故障點）
四、實驗項目
   1. 黑屏故障分析與故障演示實驗;
  2. 有聲音，無圖像的故障分析與演示實驗;
  3. 鍵控電路的故障分析與演示實驗;
  4. 遙控接收電路的故障分析與演示實驗;
  5. 無光柵,無聲音故障分析與演示實驗;
  6. 右聲道無聲音故障分析與演示實驗;
  7. 左聲道無聲音故障分析與演示實驗;
  8. 功放電路的故障分析與演示實驗;
  9. 遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶屏壞點檢測演示實驗;
12.液晶電視綜合性能測試實驗.
