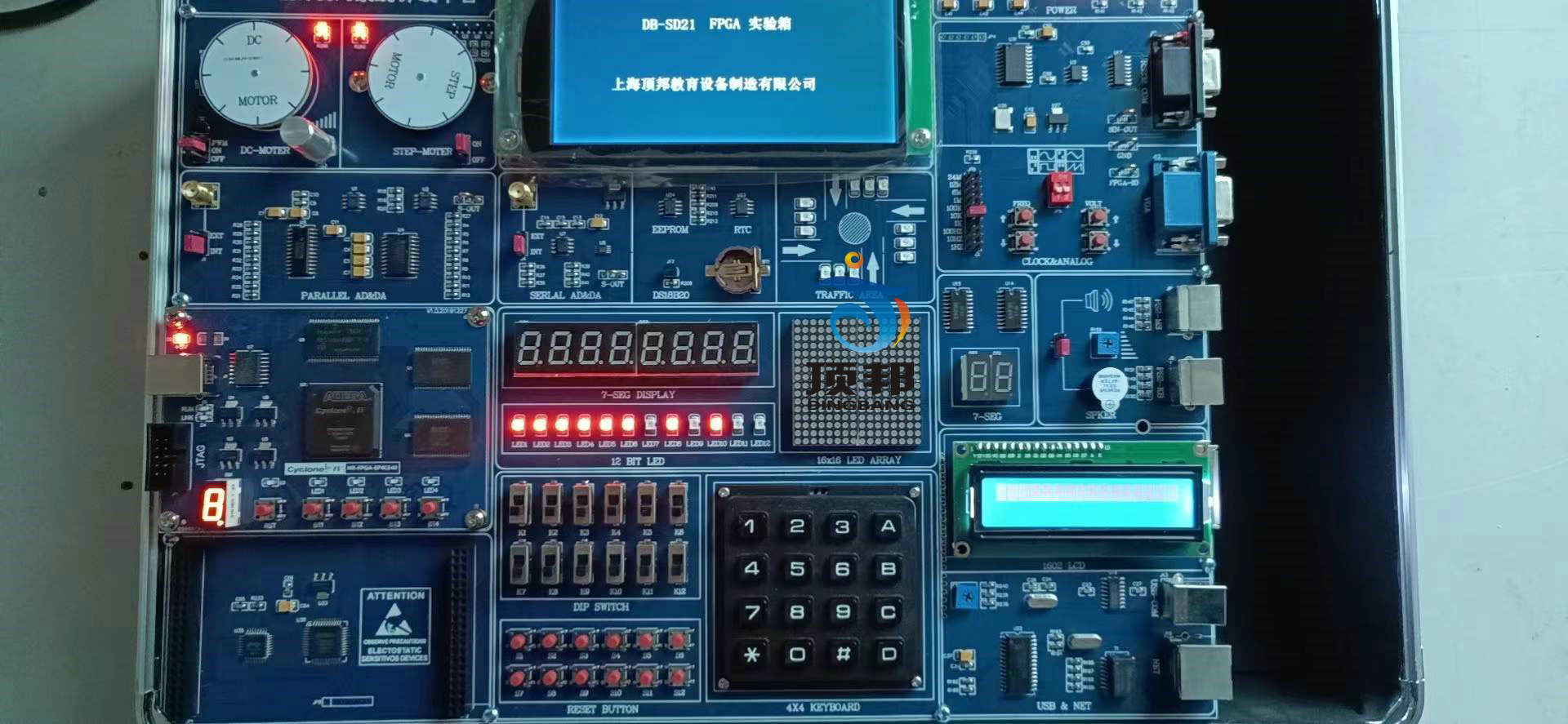

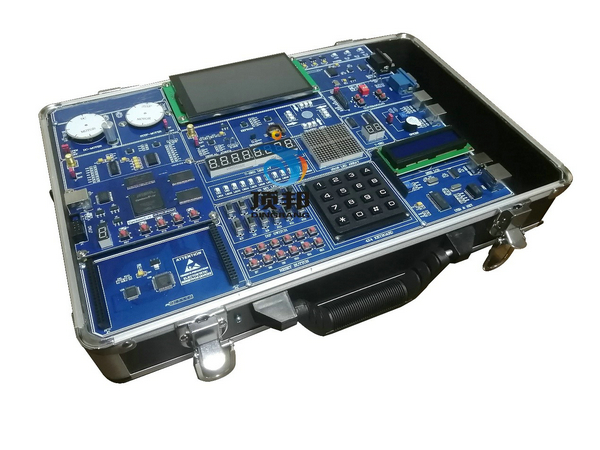

DB-SD21 FPGA實驗箱是一款基于Altera公司最新的CycloneIV 系列 FPGA的高端實驗開發平臺。獨有的GUI人機操作界面、采用系統底板+核心板+擴展板的靈活設計。

開發平臺特性

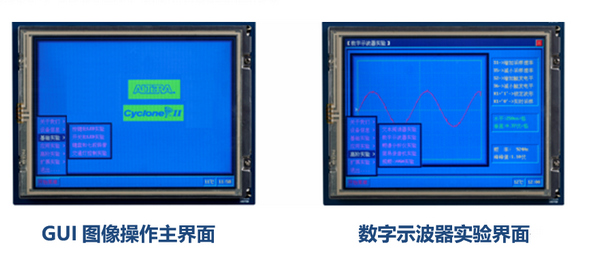

GUI軟件操作界面：
獨家采用GUI人機操作界面。整合開發平臺上的硬件資源，可顯示設備相關信息、檢測設備各模塊是否正常運行等。提高學生動手興趣和積極性，通過對設備各模塊的檢測和實驗的演示，方便老師培訓和設備檢修。

模塊化的靈活設計：
開發平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板構成不同功能的開發平臺。能最大限度的滿足用戶的性能需求。模塊化的設計能使用戶對系統設計有清晰的認識。

開發平臺硬件資源
? FPGA-4C10 FPGA核心板
? 核心板采用6層高精度PCB設計，系統運行更加穩定、可靠。
? 主芯片采用Altera公司的CycloneIV系列級FPGA EP4CE10F17C8N，門電路高達100萬門。
? FPGA配置芯片采用EPCS16，容量高達16M BIT，擦寫次數高達上萬次。
? 提供JTAG編程模式。
? 核心板與系統板連接后，板載USB-Blaster電纜；只需要一根USB線就可以對核心板進行程序下載。
? 一路50M高速、穩定的時鐘源。
? 一路系統復位電路。
? 系統電源管理模塊能夠提供+5V、+3.3V、+2.5V、1.2V等多種不同電壓的電源輸出供系統使用。
? 一路16M*16BIT  SDRAM。
? 系統提供四位帶LED燈的復位按鍵。
? 核心板提供與核心板其它資源不復用的130個以上的IO供用戶二次開發使用。
? EDA/SOPC系統板
? 標配854*480 24位 TFT彩色串行LCD顯示。用戶可更換不同規格的顯示屏。
? 與屏配套標配電容觸摸屏。
? 1個模擬信號發生器模塊，可提供頻率、幅度均可調的正弦波、三角波、方波等信號波形。
? 1個數字時鐘輸出模塊，可提供24M至1HZ的數字脈沖信號。
? 1個8位高速并行ADC接口模塊，速度高達40 Msps。
? 1個8位高速并行DAC接口模塊速度高達33 Msps。
? 1個串行A/D轉換接口。
? 1個串行D/A轉換接口。
? 1個VGA接口模塊。
? 1個UART串行通迅模塊。
? 1個USB轉串口設備接口。
? 1個Ethernet10M/100M高速接口模塊。
? 1個SD卡接口模塊
? 2個PS2接口模塊，可以接鍵盤或鼠標。
? 1個I2C接口的E2PROM，型號為AT24C08N。
? 1個音頻CODEC模塊（喇叭、蜂鳴器可選擇，音量可調節）。
? 1個RTC實時時鐘芯片，具有時鐘掉電保護、電池在線式充電功能。
? 12個撥動開關和12個按鍵開關輸入。
? 12個發光LED顯示。
? 1個八位七段碼管顯示模塊。
? 2位靜態數碼管顯示模塊。
? 16x16矩陣led點陣顯示模塊。
? 4X4矩陣鍵輸入模塊
? 1個電壓控制的直流電機和1個四相的步進電機模塊。
? 1個數字溫度傳感和1個霍爾傳感器模塊。
? HH—EXT高速接口模塊。
? 多路電源輸出（均帶過流、過壓保護）。
示例實驗
EDA實驗與電子設計競賽實驗內容：

? 簡單的QUARTUSII實例設計
? 格雷碼編碼器的設計
? 含異步清零和使能的加法計數器
? 八位七段數碼管顯示電路的設計
? 數控分頻器的設計
? 圖形和語言混合輸入電路設計
? 步長可變的加減計數器的設計
? 四位并行乘法器的設計
? 設計四位全加器
? 可控脈沖發生器的設計
? 基本觸發器的設計
? 矩陣鍵盤顯示電路的設計
? 16*16點陣顯示實驗
? 直流電機的測速實驗
? 步進電機驅動控制
? 交通燈實驗
? DDS信號發生器的設計
? 電子音樂設計實驗
? PLL鎖相環IP設計實驗
? PS2接口鍵盤顯示實驗
? VGA彩條信號發生器的設計
? 七人表決器設計實驗
? 四人搶答器設計實驗
? 正負脈寬調制信號發生器設計
? 數字頻率計的設計
? 多功能數字鐘的設計
? 數字秒表的設計
? 出租車計費器的設計
? 數碼鎖的設計
? PS2鼠標編碼設計
? SPI串行AD/DA轉換器的設計
? 1602液晶顯示實驗
……
Qsys 32位處理器示例實驗
? 最簡單Qsys系統設計
? PIO  IP核-流水燈實驗
? SDRAM  IP核的系統設計
? SPI  Flash編程實驗
? PIO輸入-開關信號的讀取實驗
? PIO  IP核-中斷
? 基于Timer IP核的定時器的設計
? 矩陣鍵盤與數碼管顯示實驗
? UART串口通迅實驗
? 基于IIC的EEPROM讀寫實驗
? SDRAM讀寫操作實驗
? 1602液晶顯示實驗
? RTC實時時鐘實驗
? 串行AD/DA-SPI核
? 信號發生器-SPI核
? 1-WIRE數字溫度計的設計
? 點陣字符顯示實驗
? 讀SD卡實驗
……
