一、概述
壓力測量設備在工程上應用廣泛，種類繁多。對壓力測量設備的關鍵部件壓力傳感器的標定是保證設備精度的最重要環節。因此，壓力傳感器標定實驗是《熱工檢測技術》課程教學的重要組成部分，通過該實驗能加深學生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。用壓力波發生裝置產生交變壓力信號，用以上幾種壓力傳感器同時測量這一壓力信號，測量各壓力傳感器的動態特性。

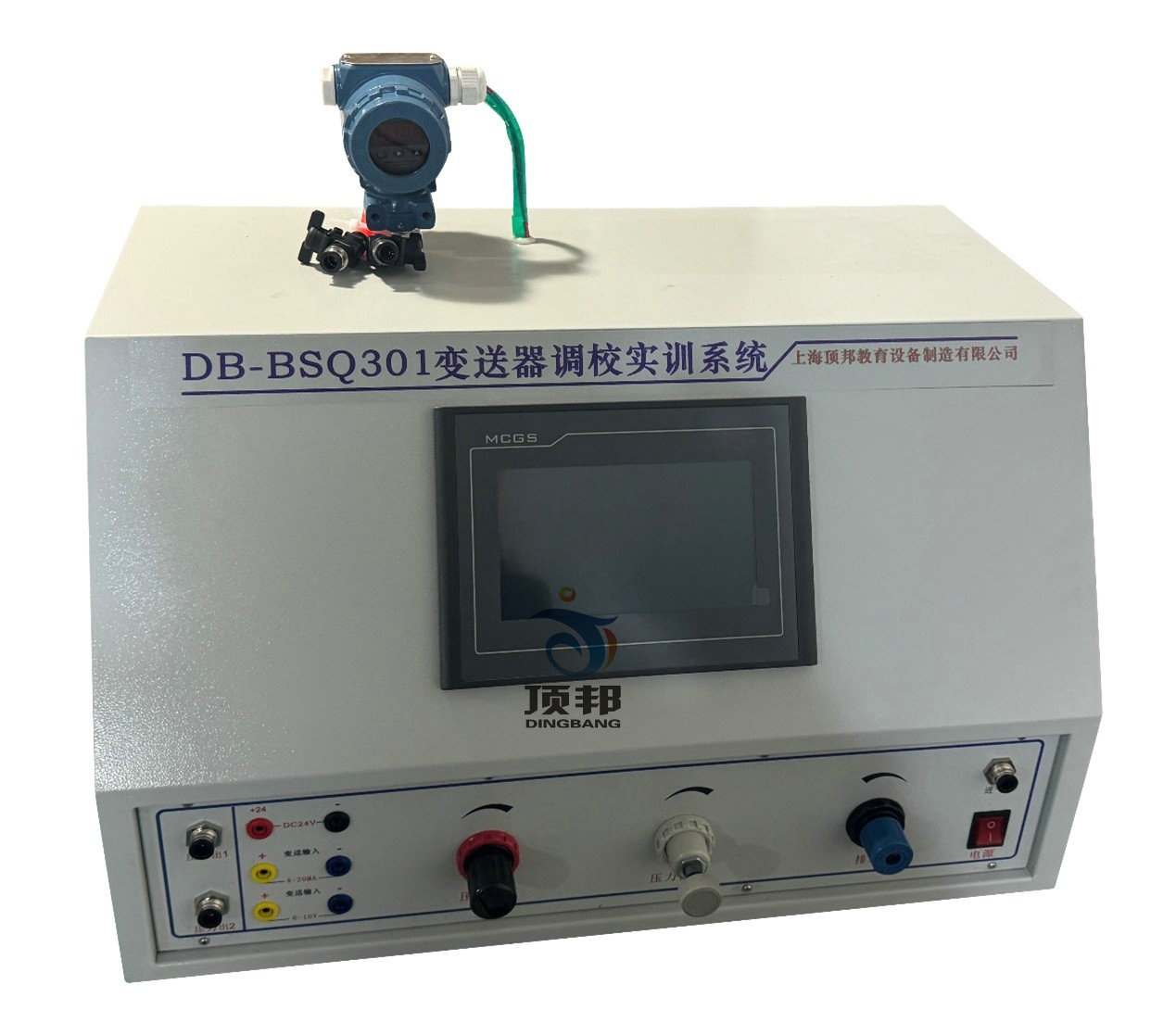

二、實訓系統功能
1.熟練掌握壓力校驗儀的使用
2.熟練掌握壓力檢定臺的使用
3.熟練掌握差壓變送器的操作及使用
4.熟練掌握壓力表的使用實訓
5.熟練掌握差壓變送器的調校實訓
6.熟練掌握手操器的操作實訓
三、實訓系統配置
1、壓力校驗儀
全自動氣壓校驗臺，壓力量程：-95～600KPa；精度：0.05；直流電壓輸出：DC 24V；電流測量：0～20.0mA；電壓測量：0～10.0V。
2、精密壓力表
測量范圍：0～0.400KPa，精度：0.4級。
3、差壓變送器 1個
（0～100kPa）采用獨特的單晶硅復合壓力傳感器、先進的整體式膜盒結構和最新的微處理器技術，采用雙溫度傳感器，采用先進的MEMS傳感技術和ASIC技術，支持HART協議。
4.手操器軟
1）交互式智能校驗儀，模擬二線制變送器輸出mA信號；波形輸出，參數可配置；按步長或自定義信號值快捷輸出；頻率/脈沖信號輸出，幅值可調；24VDC配電/回路電流測量；2/3/4線制電阻（熱電阻）測量；內置ITS-90國際溫標雙向查表；攝氏度及華氏度溫標切換；手動或自動冷端補償方式；配置高精度冷端溫度傳感器；手操通訊器：支持HART協議；數據記錄功能：支持長時間記錄及數據保存；過程校驗功能：支持自定義配置校驗現場儀表；報警功能：測量模式下可啟動高位或低位報警；
2）通訊功能：支持RS485有線Lora無線通訊；清零功能：mV/電阻信號測量時可進行小信號清零；可更換的充電電池，支持邊充電邊使用；使用24K鍍金材質，有效保證信號精度；兩路信號獨立，可同時進行測量和輸出，也可同時進行2路測量。
5、變送器安裝支架（1套）：對差壓變送器進行固定的托架。
6、工作臺（1套） ：外形尺寸（長寬高）1400×600×750mm，
7、空氣壓縮機一套
8、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上
