建筑設備與節能實訓室建設方案
1、項目建設必要性
建筑設備指安裝在建筑物內為人們居住、生活、工作提供便利、舒適、安全等條件的設備。主要包括以下幾個方面：建筑給水排水、熱水供應、消防給水、建筑供熱、建筑通風、空氣調節、建筑防煙排煙、燃氣供應、建筑供配電、建筑照明、建筑電信和建筑智能化過程控制等內容。《建筑設備》為工程造價、施工監理、裝飾工程等相關專業的必修課程。課時數為36～54學時，上學期共有8個班同時開設建筑設備課程，本學期也有5個班開設該門課程。
《建筑設備》主要教授建筑水、電、通風與空調、樓宇智能化的預決算、安裝施工等能力。學生畢業后可以從事建筑設備施工、監理、裝配及調試、運行與維護等技術和管理工作。
2、項目建設可行性
用房建筑工程學院建筑設備實訓室總面積約100平米，（詳見平面布置圖）：
2)水電配套
普通多媒體教室，沒有特殊的水、電布置要求。
3)新增設備
1、制冷系統原理與性能測試多功能實驗裝置
2、中央空調實驗室設備
3、消防供水管路安裝實訓裝置
4、自動噴水滅火系統實驗實訓裝置
5、給排水設備安裝與控制實訓裝置
6、智能家居安裝維護操作臺
建筑供配電技術實訓裝置
建筑設計、室內設計、施工監理、建筑工程造價、安裝工程造價、建筑設計、市政工程、環境工程、建筑工程、工程管理等學科相關專業的必修課程,換句話說,建工學院的所有學生都需要學習建筑設備課程,都需要適用這些設備,所以這些設備的使用充分。
3、建設目標
按本申報書要求新建好建筑設備實訓室后，基本滿足施工、造價、裝飾等各專業學生學習建筑設備課程的要求，使得學生對給排水、供配電、暖通空調的相關知識具備基本的認識，能加深學生對相關知識的理解，并有一定動手練習。也能為學?；ǖ炔块T的有關工作提供設備和技術支持及服務。4、本項目承擔的教學任務：
| 序號 | 實訓課程名稱 | 實訓內容 | 計劃 學時 | 學期（上） 班學時數 | 學期（下） 班學時數 | 現有實訓條件 | 備注 |
| 1 | 建筑設備 | 給排水管道連接 | 4 | 16 | 16 | 無 | 按8個班估算 |
| 2 | 建筑設備 | 照明回路連接 | 4 | 16 | 16 | 無 | 按8個班估算 |
| 3 | 建筑設備 | 中央空調運行實訓 | 2 | 8 | 8 | 無 | 按8個班估算 |
| 4 | 建筑設備 | 消防系統運行 | 2 | 8 | 8 | 無 | 按8個班估算 |
| 5 | 建筑識圖 | 給排水識圖 | 1 | 4 | 4 | 無 | 按8個班估算 |
| 6 | 安裝工程計價 | 給排水計量 | 2 | 8 | 8 | 無 | 按8個班估算 |
| 合計 | 15 | 60 | 60 |
5、實訓室整體規劃方案

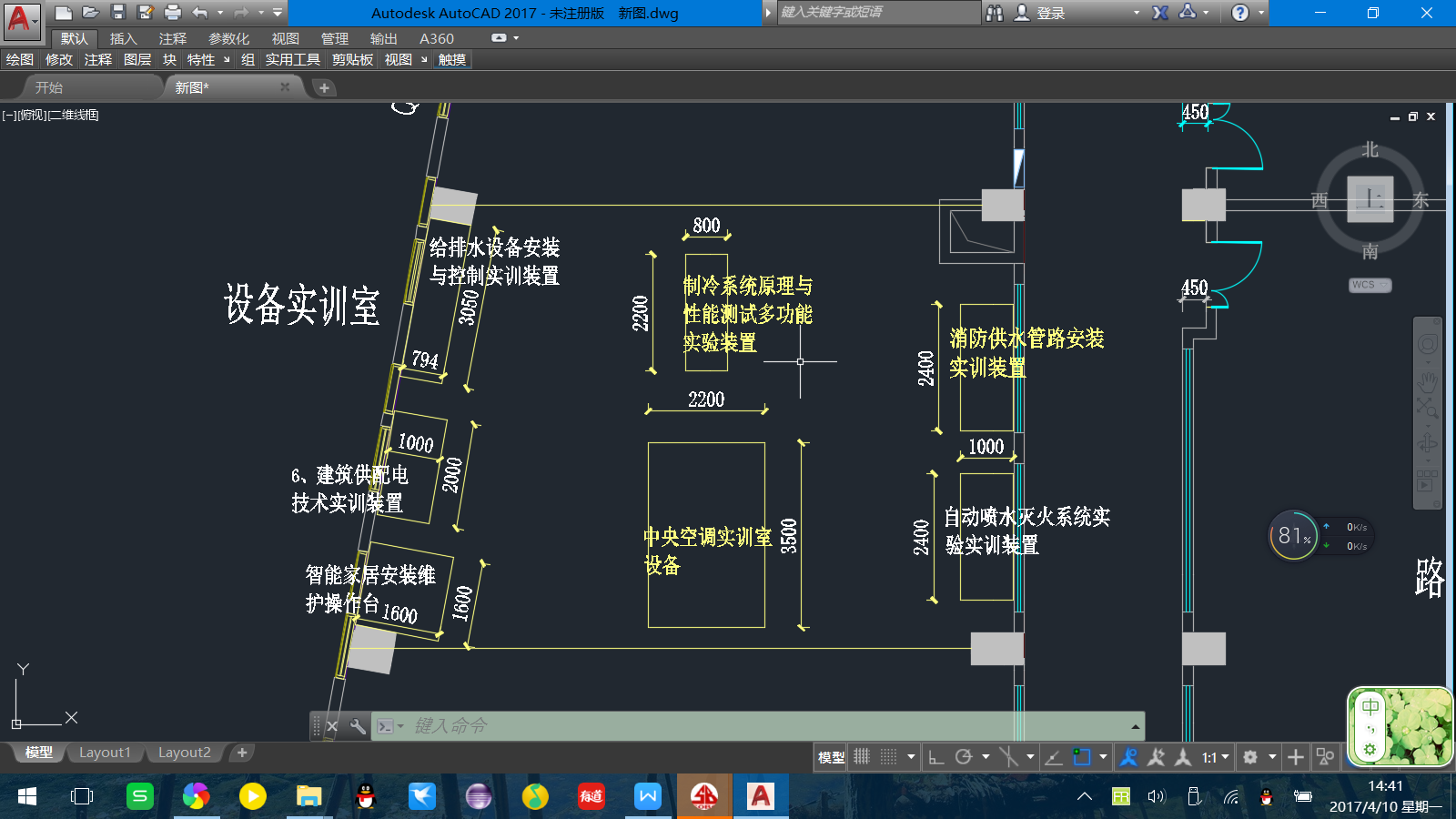

1.實訓室功能區規劃和技術要求| 1.1平面布置圖（標注尺寸） 1.2設計說明（分區功能，設備布置等） 總共安裝7臺實訓設備：尺寸詳見上圖 其中最左側放置消防設備，包括自動噴水滅火系統和消火栓系統。 中間放置空調系統模型，包括中央空調系統模型和制冷系統原理模型。 右側放置建筑電氣和給排水的模型。 在建工學院大樓樓頂裝設太陽能光伏發電系統，并在大樓入口大門上方設置光電顯示屏，利用太陽電池發電提供電源，播放通知或相關信息。 利用遙控遙測技術，在實驗室內電腦上顯示光伏發電的瞬時發電量、累計發電量，光電顯示屏用電量，光伏發電供給率。 1.3配套項目說明（水電安裝、室內裝修、環境設施和安全要求等） 需要提供220v和380v電源 |
1.4建成清單 1、制冷系統原理與性能測試多功能實驗裝置2200*800*1900MM 2、中央空調實驗室設備350×220×280(cm) 3、消防供水管路安裝實訓裝置 4、自動噴水滅火系統實驗實訓裝置 外形尺寸：240×100×226 5、給排水設備安裝與控制實訓裝置 3.05*0.8 給排水模型外形尺寸：2.25m×0.79m×1.9m(長×寬×高)； 電氣控制柜外形尺寸：0.8m×0.6m×1.8m(長×寬×高)； 6、智能家居安裝維護操作臺1.6*1.6 7、建筑供配電技術實訓裝置 |
6、配置清單
| 序號 | 名稱 | 數量 |
| 1 | DB-JD82 制冷系統原理與性能測試多功能實驗裝置 | 1 |
| 2 | DB-JD10中央空調實驗室設備 | 1 |
| 3 | DBLY-46消火栓滅火系統實訓裝置 | 1 |
| 4 | DBLY-04 自動噴水滅火系統實驗實訓裝置 | 1 |
| 5 | DB-P20 給排水設備安裝與控制實訓裝置 | 1 |
| 6 | DBLY-72 智能家居安裝維護操作臺 | 1 |
| 7 | DBDX-04 建筑供配電技術實訓裝置 | 1 |
具體參數請聯系客服
